水田埋茬耕整机的结构及原理
 2021年09月25日 |阅读次数:753

水田埋茬耕整机的结构可分为传动装置、工作装置和辅助装置三部分。传动装置由万向节和传动箱总成组成,工作装置由刀辊总成和中间犁体部件组成,辅助装置由悬挂架总成、机盖、挡板、后拉杆、平板等组成。

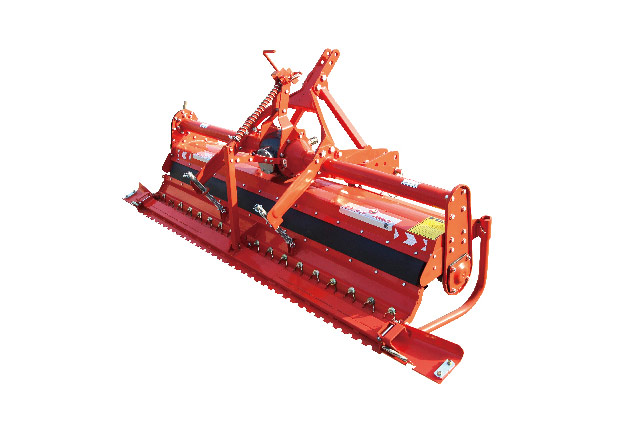

水田埋茬耕整机的结构


水田埋茬耕整机是一种理想的水田留茬耕作机械,可一次完成耕作、埋茬、碎土、制浆、整平等多个工序。整机采用机架结构,工作部件对称布置,动力为中间传动正转方式,具有力平衡,动力传动平稳,能耗小,效率高,运行成本低。该机可用于高茬、秸秆较多的田间作业。拆下平板和铲运机可直接在旱地浅层旋耕作业,是一种水、旱两用的耕作机械。


水田埋茬耕整机与拖拉机以三点悬挂的形式连接,由拖拉机的动力输出轴驱动。权力由拖拉机动力输出轴,通过万向节传动箱,传动箱的锥齿轮减速器和改变方向后,传递给一对圆柱齿轮(中间有过桥齿轮)再次慢下来,周围的刀轴花键轴和刀轴花键连接,刀辊组件将动力旋转的刀辊组件完成埋茬犁。
